注意！輥道窯3大燒成製度

 　　
　　今天硬汉视频官网（men）來講述在輥道窯這幾個（gè）溫度（dù）帶的3大燒成製度(包括溫度製度、壓力製度和氣氛製度)及重要注意（yì）事項。

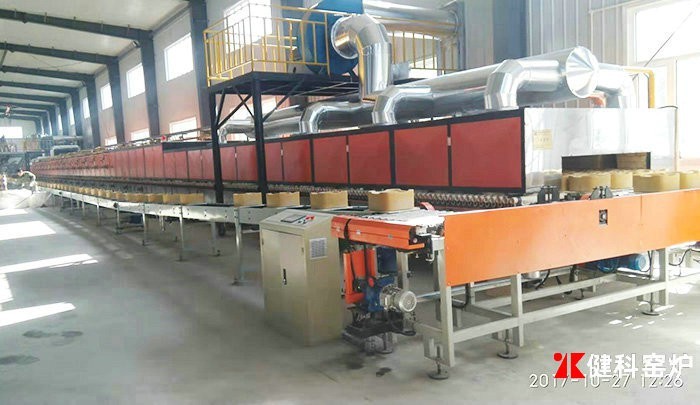

　　1、溫度製度
　　(1)預熱帶和氧化帶
　　輥道窯預熱氧（yǎng）化（huà）帶（dài）的溫度一般控製在200-1050℃範圍，坯體在預熱帶將（jiāng）繼續排（pái）除殘餘吸附水，同時開始排除結（jié）晶水，有機物氧化，碳（tàn）酸鹽分解並（bìng）伴有石英晶型轉變。
　　為了避免廢品的產生(爆（bào）裂，黑（hēi）心等)，輥道（dào）窯製定預熱帶的燒成曲線時要特別考慮脫水過程在確定的溫度範圍內和規定（dìng）的潔晶水排除速度下進（jìn）行。
　　在輥道窯內燒成時，坯體表麵溫度為450-700℃之（zhī）間開始產生（shēng）脫水反映，這時結晶水激烈排出，失重迅速增加，粘土結晶體結構遭到破壞，坯體強度降低，這一段升溫控製（zhì）不（bú）好較易產生爆裂。
　　坯體結晶水許可排除速度在很大程度上取決於壞（huài）體的厚度，脫水範圍在450-700℃至800-1000℃。這期間要保證必要的加熱時間。輥道窯預熱帶的有關反應還（hái）有：①在500-600℃石英的b-a晶型轉變;②500-800℃發生有機（jī）物氧化燃燒;③700-1050℃碳酸鹽分解，這一（yī）期間（jiān）坯體快燒還易於（yú）生（shēng）黑心。因此，在800-950℃溫度範圍內（nèi）需要保溫一（yī）定時間，總（zǒng）之,要求（qiú）在胚體強烈收縮之前(850℃-1000℃)完成脫水和（hé）氧化燃燒分解。
　　(2)燒成帶和高保溫帶
　　瓷質磚的使用性能在很大程度上（shàng）取決於坯體的燒結程度，輥道窯燒成溫度和時間取決（jué）於坯（pī）體物化反應（yīng）情況;如果坯體具有燒（shāo）結範圍窄和易變形的特點，那麽在燒成階段升溫和延長保溫（wēn）時（shí）間可改善其燒成情況。
　　瓷質磚的燒成溫度（dù）一般在1180-1220℃之間，其保溫時間具體（tǐ）的標準以（yǐ）保證產品吸水率小於百分之（zhī）0.5，如（rú）果采用產品燒成溫度的上限，保溫時間可適當縮短，反之則保溫時間要適當延長。
　　燒成帶的溫度主要是適當調節噴嘴的油（yóu）量和空（kōng）氣量來控製（zhì），在噴嘴開度正常，室內溫度場穩定情況下，隻需要通過自動控製閥就能達到自動（dòng）調（diào）節溫度的目（mù）的（de），輥（gǔn）道窯在多數情況下，用固定空氣（qì）量，調節燃料量來控製溫度（dù）。
　　(3)冷卻帶
　　一般說來，輥道窯從較高燒成溫度至700℃可以快速冷（lěng）卻，快（kuài）冷所產生的（de）應力被液相緩衝，不會出現變形，開裂等缺陷。
　　在700-500℃間則應緩慢冷卻，此（cǐ）階（jiē）段伴有（yǒu）石英的晶（jīng）型較變，在573℃發生a-b晶型轉變，坯體因體積突變（biàn）百分之10.82而產（chǎn）生較大（dà）破壞力，輥道窯（yáo）加之此時製品脆性（xìng）大，稍不（bú）注意，如冷卻過快或冷卻不均勻，便會出現開裂等（děng）缺陷。
　　500℃以下一般可以快冷，但270-200℃間仍伴（bàn）有石英（yīng）的晶型轉變的體積變（biàn）化(a-b方碳晶型轉變體積收（shōu）縮百分之（zhī）2.8)仍需注意。
　　2、壓力製度
　　壓力製度是（shì）實現合理的溫度製度（dù）和（hé）氣氛製度的重要保證，輥道窯因此控製室內壓力是穩定工藝製度的重要工作。
　　輥道窯在壓力製度的控製，主（zhǔ）要是通過排（pái）煙（yān）風機抽力大小和窯體內各控製單元上部馬弗板的（de）上下位置來調節，一般各段馬弗（fú）板的位置調節好之後固定不變，主要靠排煙風機來調整倉位的壓力（lì）：
　　①輥道窯氧（yǎng）化帶一定是負壓，如果磚坯密度越大、強度越高，氧化越困難，須減少正壓、拉大負壓
　　②輥道窯壓力以底部為準，壓力代表熱量流動的（de）過程，流（liú）速過大造成假溫度，同時流速過大熱量損失大;
　　③零壓時火焰上窯頂，輥（gǔn）道窯負壓順窯牆方向（xiàng）流動，正壓火焰向外。零壓過長易變形，斷棒。
　　3、氣氛製度

　　輥道窯氣氛的控製主（zhǔ）要是通過各燒嘴風、油量配比按（àn）要求進行燒成曲（qǔ）線的製定，不但要（yào）考慮窯長（zhǎng）方向的溫度（dù）分布，而且要注意輥道窯輥道上下的溫（wēn）差（chà）。

　　輥道窯用壓縮空氣霧化重油、柴油、煤油等燃料進行燃燒。也有用（yòng）煤氣發生爐所產煤氣進行燃燒的，比較大型的（de）陶瓷廠大都采用雙段冷煤氣站（zhàn），輥道窯使用冷靜煤氣進行燃燒，產生（shēng）高溫。燃（rán）燒（shāo）室（shì）與輥道之間，有耐火材（cái）料隔離，火焰不直接接觸被（bèi）燒製的（de）產品。
